自動氣象站建設具體要求之 觀測場防雷接地要求
發布日期：2017-09-20

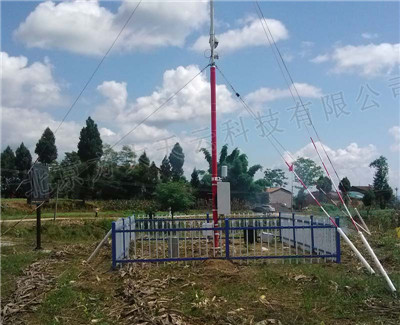

一、自動氣象站室外設備的防雷要求 根據自動氣象站觀測設備的防雷接地要求，對自動氣象站觀測場防雷接地的建設提出以下幾個部分的要求。
1．觀測場地網要求；
2．接地電阻的要求；
3．引下線的布局要求；
4．設備接地要求
1．布局要求：
根據“觀測環境條件要求”，觀測場大小應為25×25平方米，那么環型地網應不小于20×20平方米；如確因條件限制，觀測場為16（東西向）×20（南北向）平方米，環型地網應不小于12（東西向）×16（南北向）平方米。觀測條件特殊的如高山海島站不受此限。
2．接地體要求：
垂直接地體：采用鍍鋅鋼釬、鋼管或角鋼。
水平接地體：采用鍍鋅扁鋼。
鋼管（釬）：φ50mm 壁厚應不小于3.5mm
角鋼：應不小于50mm×50mm×5mm
扁鋼：應不小于40mm×4mm
垂直接地體長度為1.5～2.5米，垂直接地體的間距為自身長度的1.5～2倍。接地體之間的焊接點應做防腐處理，接地裝置的焊接長度，對扁鋼為寬邊的2倍，對圓鋼為其直徑的6～8倍。
（二）觀測場接地電阻的要求：
根據自動氣象站的要求，工頻接地電阻應小于4Ω，對采用單環水平接地方式仍不能滿足要求的場地，可采用多根環型水平接地體或增加輻射式延伸接地體，延伸接地體長度宜限制在10～30米。
（三）引下線（設備接地端）布局要求：
在鋪設地網的同時，應根據觀測場地面接地設備的位置，將引下線（端）預先引出。既要考慮設備就近接地，又要兼顧環型地網引下線的均勻分布。
（四）設備接地要求：
觀測場所有設備金屬支架、箱體均應接地，觀測設備將按具體的接地要求進行。
二、自動氣象站室內設備的防雷要求
自動氣象站室內設備主要有數據采集器、微機、打印機、接口及保護電路組成。對室內部分防雷作出以下要求：
1．值班室本身應具備有效的直擊雷防護措施；
2．值班室需要有良好的接地體，工頻接地電阻應小于3Ω；
3．觀測場探測器到室內的引線的感應雷防護，由廠家提供的接口防雷保護器擔任。但需按廠家要求可靠接地；
4．在給自動氣象站設備供電的UPS之前，需至少加裝一級供電電源避雷器。電源避雷器需可靠接地。
另外有關規定可參照《氣象臺（站）防雷技術規范》執行。
